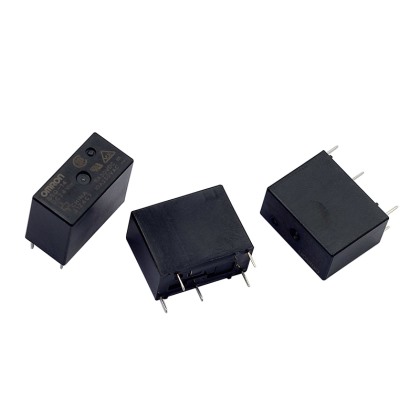

端子形狀 市場代碼 分類 接點結構 防護構造 型號 額定線圈電壓 最小包裝單位 印刷電路板用端子 通用繼電器 標準 SPST-NO (1a) 耐助焊劑型 G5Q-1A DC5V
DC9V
DC12V
DC24V100 個/托盤 塑料密封型 G5Q-1A4 SPDT (1c) 耐助焊劑型 G5Q-1 G5Q-1-PW DC5V
DC12V
DC24V塑料密封型 G5Q-14 DC5V
DC9V
DC12V
DC24V大容量 SPST-NO (1a) 耐助焊劑型 G5Q-1A-EU DC5V
DC12V
DC24V塑料密封型 G5Q-1A4-EU SPDT (1c) 耐助焊劑型 G5Q-1-EU 塑料密封型 G5Q-14-EU 家用電器 標準 SPST-NO (1a) 耐助焊劑型 G5Q-1A-HA 大容量 G5Q-1A-EU-HA DC12VDC
DC24VDC標準 SPDT (1c) G5Q-1-HA DC5VDC
DC12VDC
DC24VDCG5Q-1-HA-PW 大容量 G5Q-1-EU-HA DC12VDC
DC24VDC額定值
操作線圈
接點構成 額定電壓 額定電流
(mA)線圈電阻
(Ω)動作電壓
(V)復位電壓
(V)最大容許電壓
(V)消耗功率
(mW)額定電壓的% SPST-NO (1a) DC5V 40 125 75% 以下 5%以上 190%
(23oC時)約200 DC9V 22.2 405 DC12V 16.7 720 DC24V 8.3 2880 SPDT (1c) DC5V 80 63 5%以上
5 ～ 25%?約400
約36?DC9V 44.4 202 DC12V 33.3 360 DC24V 16.7 1440 開關部
項目 電阻負載 SPST-NO (1a) SPDT (1c) 標準 大容量 標準 大容量 接觸結構 單 接點材質 銀合金（無鎘） 接定負載 AC125V 10A
AC125V 3A
AC250V 3A
AC250V 5A
DC30V 5AAC125V 10A
AC125V 3A
AC250V 3A
AC250V 5A
DC30V 5AAC125V 10A (NO)
AC125V 3A (NO)
AC250V 3A (NO)
DC30V 5A(NO)
AC125V 3A (NC)
AC250V 3A (NC)
DC30V 3A(NC)AC250V 10A(NO)
AC125V 3A (NO)
AC250V 3A (NO)
DC30V 5A (NO)
AC125V 3A (NC)
AC250V 3A (NC)
DC30V 3A (NC)額定通電電流 10 A (NO)/3 A (NC) 接點電壓最大值 AC277 V, DC30 V 接點電流最大值 AC: 10 A (NO)/3 A (NC)
DC: 5 A (NO)/3 A (NC)性能
項目 標準型 接觸電阻?1 100mΩ 以下 動作時間 10ms以下 復位時間 5ms 以下 絕緣電阻?2 1,000 mΩ以上 耐壓 線圈和接點之間 AC4,000 V, 50/60 Hz 1 min 同極接點之間 AC1,000 V, 50/60 Hz 1 min 耐沖擊電壓 （線圈和接點之間） 8kV（1.2×50μs） 振動 耐久 10 ～ 55 ～ 10 Hz,單振幅 0.75 mm (雙振幅1.5 mm) 誤動作 10 ～ 55 ～ 10 Hz,單振幅 0.75 mm (雙振幅1.5 mm) 沖擊 耐久 1,000m/s2 誤動作 100m/s2 壽命 機械 1,000萬次以上（開關頻率18,000次/h） 電氣 -
常開
25,000次：AC250V 10A、阻性負載（動作：ON持續1秒，OFF持續3秒）<大容量型>
50,000次：AC125V 10A、阻性負載（動作：ON持續1秒，OFF持續3秒）
200,000次：AC125V 3A、阻性負載（動作：ON持續1秒，OFF持續1秒）
50,000次：AC250V 5A、阻性負載（動作：ON持續1秒，OFF持續1秒）
100,000次：AC250V 3A、阻性負載（動作：ON持續1秒，OFF持續1秒）
100,000次：DC30V 5A、阻性負載（動作：ON持續1秒，OFF持續1秒） -
常閉
200,000次：AC125V 3A、阻性負載（動作：ON持續1秒，OFF持續1秒）
100,000次：AC250V 3A、阻性負載（動作：ON持續1秒，OFF持續1秒）
100,000次：DC30V 3A、阻性負載（動作：ON持續1秒，OFF持續1秒）
故障率 (P水準) (參考值?3) DC5V 10mA 使用環境溫度 -40oC ～ 105oC (無結冰、無凝露)
-40°C ～ 85°C (無結冰、無凝露) < 大容量型 >使用環境濕度 5% ～ 85% (無結冰、無凝露) 重量 約6.5 g 其他數據
爬電距離 6.4 mm 以上 間距 5.5 mm 以上 絕緣材料組別 III a 絕緣類型 線圈接點電路 - 基本（額定電壓：400V）/加強（額定電壓：250V）
- 微斷開
斷路接點電路 額定絕緣電壓 250V 污染等級 2 額定電壓 250 V / 400 V (僅EU耐助焊劑型) 過電壓類別 III IEC 61810-1下的保護類別 RT II (耐助焊劑) / RT III (密封) 符合IEC 60335-1的灼熱絲 < 僅限HA型號 >
GWT 750°C 以上 (IEC 60695-2-11) / GWFI 850°C 以上 (IEC 60695-2-12)繼電器底座的跟蹤指數 PTI 250 V以上 (外殼零件) UL94下的易燃性類別 V-0 線圈絕緣類型 F 類 (UL 1446) -
常開
(單位: mm)
G5Q-1A(4)(-EU)(-HA)
-
? 平均值
-
印刷基板加工尺寸(BOTTOM VIEW) 公差: ±0.1 mm
端子配置/內部連接圖
(BOTTOM VIEW)
無線圈極性
-
