您當前的位置：首頁 ? 產品信息 ? 歐姆龍繼電器 ? 功率繼電器 ? G5RL-14-E-DC5V

高級搜索：

G5RL-14-E-DC5V

所屬類別：功率繼電器

產品規格：

G5RL-14-E-DC5V

所屬類別：功率繼電器

產品規格：

詳細內容

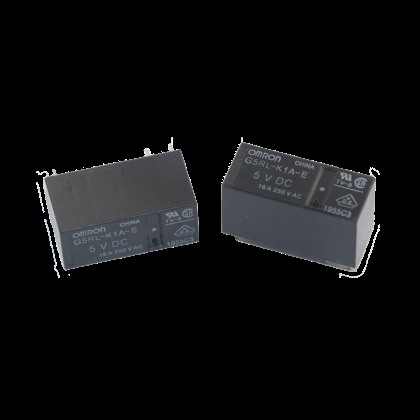

G5RL 功率繼電器
低背型繼電器，品種豐富
低高度：15.7mm
線圈和接點間的清除與漏電間距8mm
耐沖擊電壓高達10kV
備有AC線圈型
備有高抗浪涌型（瞬間峰值電流高達100A）
備有低噪音型（比標準型G5RL繼電器的聲壓低約10~20dB）
提供額定值符合TV8標準的型號（UL標準采用TV8）

分類	端子形狀	接點構成	保護構造	型號	額定線圈電壓	最小包裝單位
標準型	印刷基板用端子	SPST-NO (1a)	耐助焊劑型	G5RL-1A-LN	DC5V, 12V, DC24V	100個/托盤
標準型				G5RL-1A-TV8	DC5V, DC12V, DC24V, DC48V
高容量型				G5RL-1A-E-HR	DC5V, DC12V, DC24V, DC48V
				G5RL-1A-E-LN	DC5V, DC12V, DC24V
				G5RL-1A-E-TV8	DC5V, DC12V, DC24V, DC48V
		SPDT (1c)		G5RL-1-E	AC24V, AC100V, AC115V/AC120V, AC200V, AC230V/AC240V
		SPDT (1c)		G5RL-1-E-HR	DC5V, DC12V, DC24V, DC48V

注. 訂購時，請注明額定線圈電壓（V）。

例: G5RL-1A-LN

但是，產品外殼和包裝上的線圈電壓注釋將標記為□□ VDC.

操作線圈
低噪音型: G5RL-1A(-E)-LN

額定電壓
(VDC)

額定電流
(mA)

線圈電阻
(Ω)

動作電壓
(V)

復位電壓
(V)

最大容許電壓
(V)

消耗功率
(mW)

額定電壓的%

106.0

47.2

70%以下

10%以上

110%

約530

44.2

272

22.1

1,086

注	1.	額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。
	2.	請務必在線圈上并聯一個浪涌吸收二極管。
	3.	動作特性是在線圈溫度為23℃時的測定值。
	4.	“最大電壓”是指繼電器線圈能承受的電壓最大值。

高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8

額定電壓
(VDC)

額定電流
(mA)

線圈電阻
(Ω)

動作電壓
(V)

復位電壓
(V)

最大容許電壓
(V)

消耗功率
(mW)

額定電壓的%

62.5

70% 以下

10% 以上

130%

約400

33.3

360

16.7

1,440

8.96

5,358

約430

注	1.	額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。
	2.	動作特性是在線圈溫度為23℃時的測定值。
	3.	"最大電壓"是指繼電器線圈能承受的電壓最大值。

AC線圈型: G5RL-1-E

額定電壓
(VAC)

50Hz時的額定電流
(mA)

60Hz時的額定電流
(mA)

線圈電阻
(Ω)

動作電壓
(V)

復位電壓
(V)

最大容許電壓
(V)

消耗功率
(mW)

額定電壓的%

31.3

28.3

443

70% 以下

15% 以上

110%

約750

100

7.5

6.88

8,220

115/120

5.85/6.25

5.35/5.70

11,600

200

3.75

3.45

33,000

230/240

3.00/3.13

2.76/2.88

47,600

注	1.	額定電流公差為+15％-20％。
	2.	動作特性是在線圈溫度為23℃時的測定值。
	3.	線圈電阻為參考值。
	4.	"最大電壓"是指繼電器線圈能承受的電壓最大值。

接點部
低噪音型: G5RL-1A(-E)-LN

負載

阻性負載

標準型

高容量型

接點形式

SPST-NO (1a)

接點結構

單

接點材料

Ag合金

額定負載

AC250V 12A
DC24V 12A

AC250V 16A
DC24V 16A

額定通電電流

12A

16A

最大開關電壓

AC250V, DC24V

最大開關電流

12A

16A

高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8

負載

阻性負載

標準

大容量

接點結構

SPST-NO (1a)

SPDT (1c)

接點類型

單

接點材質

Ag合金

額定負載

AC250V 12A
DC24V 12A

AC250V 16A
DC24V 16A

AC250V, DC24V (NO) 16A
AC250V, DC24 V (NC) 5A

額定通電電流

12 A

16 A

16 A (NO), 5 A (NC)

最大開關電壓

AC250V, DC24V

最大開關電流

12A

16A

16 A (NO), 5 A (NC)

AC線圈型: G5RL-1-E

負載

阻性負載

高容量型

接點形式

SPDT (1c)

接點結構

單

接點材料

Ag合金

額定負載

AC250V, DC24V (NO) 16A
AC250V, DC24V (NC) 5A

額定通電電流

16 A (NO), 5 A (NC)

最大開關電壓

AC250V, DC24V

最大開關電流

16 A (NO), 5 A (NC)

性能
低噪音型: G5RL-1A(-E)-LN

項目	分類

標準型

高容量型

接點電阻

100 mΩ 以下

動作時間

15 ms 以下

復位時間

15 ms 以下

絕緣電阻

1,000 MΩ 以上(DC500 V)

耐壓

線圈與接點間

AC6,000V 50/60Hz 1min

同極接點間

AC1,000V 50/60Hz 1min

耐沖擊電壓

線圈與接點間

10 kV (1.2 × 50 νs)

振動

耐久

10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）

誤動作

10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）

沖擊

耐久

1,000m/s2

誤動作

100m/s2

壽命

誤動作

100萬次以上（開關頻率18,000次/hr）

電氣

10萬次以上（開關頻率1,800次/hr）

5萬次以上（1,800次/hr）

故障率　P水準（參考值）

DC5V 100mA

使用環境溫度

-40~+85℃（無結冰、無凝露）

使用環境濕度

5~85%RH

重量

約10g

注	1. 上述值為初始值。 2. 測量條件：根據電壓下降法，在DC5V 1A的條件下。 3. 測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。 4. 復位時間是連接二極管時的數值。 5. P水準為開關頻率120次/分鐘時的值。

高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8

項目	分類

標準型

高容量型

接點電阻

100 mΩ 以下

動作時間

15 ms 以下

復位時間

5 ms 以下

絕緣電阻

1,000 MΩ 以上(DC500 V)

耐壓

線圈與接點間

AC6,000V 1mA 50/60Hz 1min

同極接點間

AC1,000V 1mA 50/60Hz 1min

耐沖擊電壓

線圈與接點間

10 kV (1.2 × 50 νs)

振動

耐久

10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）

誤動作

10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）

沖擊

耐久

1,000m/s2

誤動作

100m/s2

壽命

機械

1,000萬次以上（開關頻率18,000次/hr）

電氣

10萬次以上（開關頻率1,800次/hr）

5萬次以上（開關頻率1,800次/hr）

故障率　P水準（參考值）

100 mA DC5 V

使用環境溫度

-40~+85℃（無結冰、無凝露）

使用環境濕度

5% ~ 85%

重量

約10 g

注	1. 上述值為初始值。 2. 測量條件：根據電壓下降法，在DC5V 1A的條件下。 3. 測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。 4. 復位時間是連接二極管時的數值。 5. P水準為開關頻率120次/分鐘時的值。

AC線圈型: G5RL-1-E

項目	分類

高容量型

接點電阻

100 mΩ 以下

動作時間

20 ms 以下

復位時間

10 ms 以下

絕緣電阻

1,000 MΩ 以上（DC500V）

耐壓

線圈與接點間

AC6,000V 1mA 50/60Hz 1min

同極接點間

AC1,000V 1mA 50/60Hz 1min

耐沖擊電壓

線圈與接點間

10 kV (1.2 × 50 νs)

振動

耐久

10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）

誤動作

10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）

沖擊

耐久

1,000m/s2

誤動作

100m/s2

壽命

機械

1,000萬次以上（開關頻率18,000次/hr）

電氣

5萬次以上（開關頻率720次/hr）

故障率　P水準（參考值）

DC24V 40mA

使用環境溫度

-40~+70℃（無結冰、無凝露）

使用環境濕度

5~85%RH

重量

約10 g

注	1. 上述值為初始值。 2. 測量條件：根據電壓下降法，在DC5V 1A的條件下。 3. 測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。 4. 當NC接點無負載時，阻性負載為NO接點的數值。 5. P水準為開關頻率120次/分鐘時的值。

操作線圈
低噪音型: G5RL-1A(-E)-LN

額定電壓
(VDC)

額定電流
(mA)

線圈電阻
(Ω)

動作電壓
(V)

復位電壓
(V)

最大容許電壓
(V)

消耗功率
(mW)

額定電壓的%

106.0

47.2

70%以下

10%以上

110%

約530

44.2

272

22.1

1,086

注	1.	額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。
	2.	請務必在線圈上并聯一個浪涌吸收二極管。
	3.	動作特性是在線圈溫度為23℃時的測定值。
	4.	“最大電壓”是指繼電器線圈能承受的電壓最大值。

高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8

額定電壓
(VDC)

額定電流
(mA)

線圈電阻
(Ω)

動作電壓
(V)

復位電壓
(V)

最大容許電壓
(V)

消耗功率
(mW)

額定電壓的%

62.5

70% 以下

10% 以上

130%

約400

33.3

360

16.7

1,440

8.96

5,358

約430

注	1.	額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。
	2.	動作特性是在線圈溫度為23℃時的測定值。
	3.	"最大電壓"是指繼電器線圈能承受的電壓最大值。

AC線圈型: G5RL-1-E

額定電壓
(VAC)

50Hz時的額定電流
(mA)

60Hz時的額定電流
(mA)

線圈電阻
(Ω)

動作電壓
(V)

復位電壓
(V)

最大容許電壓
(V)

消耗功率
(mW)

額定電壓的%

31.3

28.3

443

70% 以下

15% 以上

110%

約750

100

7.5

6.88

8,220

115/120

5.85/6.25

5.35/5.70

11,600

200

3.75

3.45

33,000

230/240

3.00/3.13

2.76/2.88

47,600

注	1.	額定電流公差為+15％-20％。
	2.	動作特性是在線圈溫度為23℃時的測定值。
	3.	線圈電阻為參考值。
	4.	"最大電壓"是指繼電器線圈能承受的電壓最大值。

接點部
低噪音型: G5RL-1A(-E)-LN

負載

阻性負載

標準型

高容量型

接點形式

SPST-NO (1a)

接點結構

單

接點材料

Ag合金

額定負載

AC250V 12A
DC24V 12A

AC250V 16A
DC24V 16A

額定通電電流

12A

16A

最大開關電壓

AC250V, DC24V

最大開關電流

12A

16A

高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8

負載

阻性負載

標準

大容量

接點結構

SPST-NO (1a)

SPDT (1c)

接點類型

單

接點材質

Ag合金

額定負載

AC250V 12A
DC24V 12A

AC250V 16A
DC24V 16A

AC250V, DC24V (NO) 16A
AC250V, DC24 V (NC) 5A

額定通電電流

12 A

16 A

16 A (NO), 5 A (NC)

最大開關電壓

AC250V, DC24V

最大開關電流

12A

16A

16 A (NO), 5 A (NC)

AC線圈型: G5RL-1-E

負載

阻性負載

高容量型

接點形式

SPDT (1c)

接點結構

單

接點材料

Ag合金

額定負載

AC250V, DC24V (NO) 16A
AC250V, DC24V (NC) 5A

額定通電電流

16 A (NO), 5 A (NC)

最大開關電壓

AC250V, DC24V

最大開關電流

16 A (NO), 5 A (NC)

性能
低噪音型: G5RL-1A(-E)-LN

項目	分類

標準型

高容量型

接點電阻

100 mΩ 以下

動作時間

15 ms 以下

復位時間

15 ms 以下

絕緣電阻

1,000 MΩ 以上(DC500 V)

耐壓

線圈與接點間

AC6,000V 50/60Hz 1min

同極接點間

AC1,000V 50/60Hz 1min

耐沖擊電壓

線圈與接點間

10 kV (1.2 × 50 νs)

振動

耐久

10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）

誤動作

10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）

沖擊

耐久

1,000m/s2

誤動作

100m/s2

壽命

誤動作

100萬次以上（開關頻率18,000次/hr）

電氣

10萬次以上（開關頻率1,800次/hr）

5萬次以上（1,800次/hr）

故障率　P水準（參考值）

DC5V 100mA

使用環境溫度

-40~+85℃（無結冰、無凝露）

使用環境濕度

5~85%RH

重量

約10g

注	1. 上述值為初始值。 2. 測量條件：根據電壓下降法，在DC5V 1A的條件下。 3. 測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。 4. 復位時間是連接二極管時的數值。 5. P水準為開關頻率120次/分鐘時的值。

高抗浪涌型: G5RL-1(A)-E-HR, G5RL-1A(-E)-TV8

項目	分類

標準型

高容量型

接點電阻

100 mΩ 以下

動作時間

15 ms 以下

復位時間

5 ms 以下

絕緣電阻

1,000 MΩ 以上(DC500 V)

耐壓

線圈與接點間

AC6,000V 1mA 50/60Hz 1min

同極接點間

AC1,000V 1mA 50/60Hz 1min

耐沖擊電壓

線圈與接點間

10 kV (1.2 × 50 νs)

振動

耐久

10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）

誤動作

10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）

沖擊

耐久

1,000m/s2

誤動作

100m/s2

壽命

機械

1,000萬次以上（開關頻率18,000次/hr）

電氣

10萬次以上（開關頻率1,800次/hr）

5萬次以上（開關頻率1,800次/hr）

故障率　P水準（參考值）

100 mA DC5 V

使用環境溫度

-40~+85℃（無結冰、無凝露）

使用環境濕度

5% ~ 85%

重量

約10 g

注	1. 上述值為初始值。 2. 測量條件：根據電壓下降法，在DC5V 1A的條件下。 3. 測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。 4. 復位時間是連接二極管時的數值。 5. P水準為開關頻率120次/分鐘時的值。

AC線圈型: G5RL-1-E

項目	分類

高容量型

接點電阻

100 mΩ 以下

動作時間

20 ms 以下

復位時間

10 ms 以下

絕緣電阻

1,000 MΩ 以上（DC500V）

耐壓

線圈與接點間

AC6,000V 1mA 50/60Hz 1min

同極接點間

AC1,000V 1mA 50/60Hz 1min

耐沖擊電壓

線圈與接點間

10 kV (1.2 × 50 νs)

振動

耐久

10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）

誤動作

10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）

沖擊

耐久

1,000m/s2

誤動作

100m/s2

壽命

機械

1,000萬次以上（開關頻率18,000次/hr）

電氣

5萬次以上（開關頻率720次/hr）

故障率　P水準（參考值）

DC24V 40mA

使用環境溫度

-40~+70℃（無結冰、無凝露）

使用環境濕度

5~85%RH

重量

約10 g

注	1. 上述值為初始值。 2. 測量條件：根據電壓下降法，在DC5V 1A的條件下。 3. 測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。 4. 當NC接點無負載時，阻性負載為NO接點的數值。 5. P水準為開關頻率120次/分鐘時的值。
