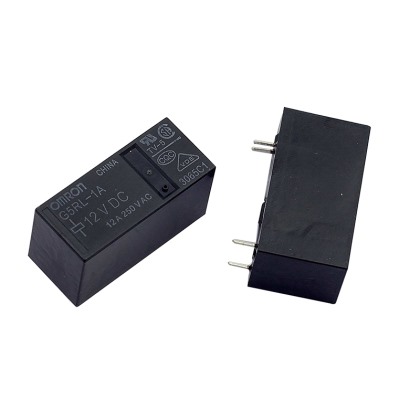

G5RL-1A-DC12V
  • G5RL-1A-DC12V

G5RL-1A-DC12V

所屬類別:功率繼電器

產品規格:

G5RL-1A-DC12V
  • G5RL-1A-DC12V

G5RL-1A-DC12V

所屬類別:功率繼電器

產品規格:

詳細內容
G5RL 功率繼電器
低背型繼電器,品種豐富
低高度:15.7mm
線圈和接點間的清除與漏電間距8mm
耐沖擊電壓高達10kV
備有AC線圈型
備有高抗浪涌型(瞬間峰值電流高達100A)
備有低噪音型(比標準型G5RL繼電器的聲壓低約10~20dB)
提供額定值符合TV8標準的型號(UL標準采用TV8)

  • 分類 端子形狀 接點構成 保護構造 型號 額定線圈電壓 最小包裝單位
    標準型 印刷基板用端子 SPST-NO (1a) 耐助焊劑型 G5RL-1A-LN DC5V, 12V, DC24V 100個/托盤
    G5RL-1A-TV8 DC5V, DC12V, DC24V, DC48V
    高容量型 G5RL-1A-E-HR DC5V, DC12V, DC24V, DC48V
    G5RL-1A-E-LN DC5V, DC12V, DC24V
    G5RL-1A-E-TV8 DC5V, DC12V, DC24V, DC48V
    SPDT (1c) G5RL-1-E AC24V, AC100V, AC115V/AC120V,
    AC200V, AC230V/AC240V
    G5RL-1-E-HR DC5V, DC12V, DC24V, DC48V
    注. 訂購時,請注明額定線圈電壓(V)。
    例: G5RL-1A-LN
    但是,產品外殼和包裝上的線圈電壓注釋將標記為□□ VDC.
  • 操作線圈
    低噪音型: G5RL-1A(-E)-LN
    額定電壓
    (VDC)
    額定電流
    (mA)
    線圈電阻
    (Ω)
    動作電壓
    (V)
    復位電壓
    (V)
    最大容許電壓
    (V)
    消耗功率
    (mW)
    額定電壓的%
    5 106.0 47.2 70%以下 10%以上 110% 約530
    12 44.2 272
    24 22.1 1,086
    1. 額定電流和線圈電阻為線圈溫度23℃時的值,公差為±10%。
      2. 請務必在線圈上并聯一個浪涌吸收二極管。
      3. 動作特性是在線圈溫度為23℃時的測定值。
      4. “最大電壓”是指繼電器線圈能承受的電壓最大值。
  • (單位: mm)
    G5RL-1A-LN
    G5RL-1A-TV8

    形G5LE:外形1
    印刷基板加工尺寸(BOTTOM VIEW)

    端子配置/內部連接圖
    (BOTTOM VIEW)


    (線圈無極性。)
