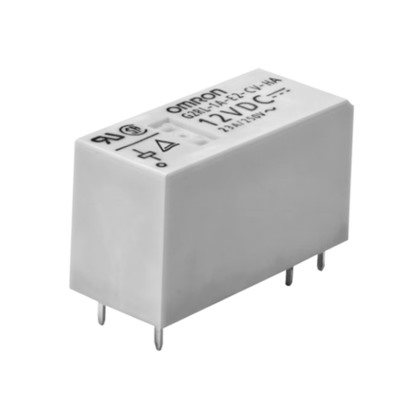

G2RL-1A-E2-CV-HA PCB功率繼電器
用于高電流負載開關與高溫環境的緊湊型單刀繼電器
高電流23 A開關，優于標準G2RL型號。
滿足105°C的環境工作溫度要求
外形纖薄，最大高度僅為16.7 mm。
線圈與接點之間加強絕緣，可實現10 kV耐沖擊電壓。
符合EN60335-1 家用電器的安全標準。
絕緣間隙和爬電距離：8mm/8mm 以上
線圈絕緣類型: F類(UL1446)
用于高電流負載開關與高溫環境的緊湊型單刀繼電器
高電流23 A開關，優于標準G2RL型號。
滿足105°C的環境工作溫度要求
外形纖薄，最大高度僅為16.7 mm。
線圈與接點之間加強絕緣，可實現10 kV耐沖擊電壓。
符合EN60335-1 家用電器的安全標準。
絕緣間隙和爬電距離：8mm/8mm 以上
線圈絕緣類型: F類(UL1446)
分類 接點結構 防護構造 型號 額定線圈電壓 最小包裝單位 大容量與高溫 SPST-NO (1a) 耐助焊劑 G2RL-1A-E2-CV-HA 5 VDC
12 VDC
24 VDC100件/托盤
- 線圈額定值
項目
額定電壓 額定電流
（mA）線圈電阻
（Ω）動作電壓
(V)復位電壓
(V)最大電壓
(V)功耗
（mW）額定電壓的% 5 VDC 80.0 62.5 75% max. 10% min. 130%
(at 23°C)約400 12 VDC 33.3 360 24 VDC 16.7 1,440 注 1. 額定電流和線圈電阻是在線圈溫度為23℃時的測定值，公差為±10%。 注 2. 動作特性是在線圈溫度為23℃時的測定值。 注 3. "最大電壓"是指繼電器線圈能承受的電壓最大值。 (單位: mm)
G2RL-1A-E2-CV-HA
PCB安裝孔
（底視圖）
端子排列/內部連接
（底視圖）
