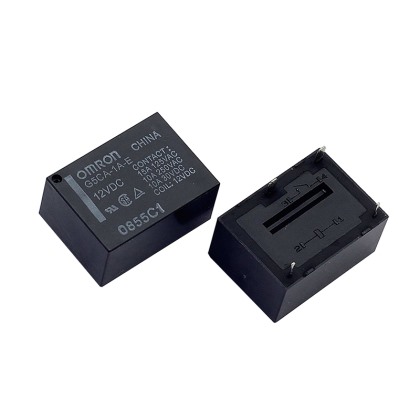

G5CA-1A-E DC12V
  • G5CA-1A-E DC12V

G5CA-1A-E DC12V

所屬類別:功率繼電器

產品規格:

G5CA-1A-E DC12V
  • G5CA-1A-E DC12V

G5CA-1A-E DC12V

所屬類別:功率繼電器

產品規格:

詳細內容
G5CA PCB功率繼電器
10A·15A負載開閉的扁平型功率繼電器
適用于家電設備的加熱器開閉、工業設備的輸出
實現高11mm、寬22mm、長16mm的小型化
備有消耗電力150mW的高靈敏度系列
取得UL、CSA規格
備有塑料密封型
備有Tab端子型(負載連接端子#187)
符合IEC/EN 60335-1。(-HA型)
  • 端子形狀 應用市場 分類 接點構成 保護構造 型號 線圈額定電壓 最小包裝單位
    印刷基板用端子 通用 標準型 SPST-NO (1a) 耐助焊劑型 G5CA-1A 5VDC
    12VDC
    24VDC
    20 個/根
    塑料密封型 G5CA-1A4
    高靈敏度型 耐助焊劑型 G5CA-1A-H
    塑料密封型 G5CA-1A4-H
    高容量型 耐助焊劑型 G5CA-1A-E
    家用電器 G5CA-1A-E-HA 12VDC
    24VDC
    接線片端子型(#187) 通用 G5CA-1A-TP-E 5VDC
    12VDC
    24VDC
    注: 1. 訂購時,請注明線圈額定電壓(V)。
    此外,交付時的包裝標記及標注的電壓規格為□□VDC。
      2. 有關其他的線圈電壓規格請另行查詢。
      3. 不生產高容量的塑料密封型產品。
      4. 不生產標準型、高靈敏度型的接線端子型產品。
  • 操作線圈
    項目
    標準型
    高靈敏度型
    5 VDC 12 VDC 24 VDC 5 VDC 12 VDC 24 VDC
    額定電流 40 mA 16.7 mA 8.3 mA 30 mA 12.5 mA 6.25 mA
    線圈電阻 125 Ω 720 Ω 2,880 Ω 167 Ω 960 Ω 3,840 Ω
    動作電壓 75% 以下的額定電壓 80% max. of rated voltage
    復位電壓 10% 以上的額定電壓
    最大容許電壓 150% (標準型)/130% (高容量型、接線片端子型) (at 23oC) 150% (at 23oC)
    消耗功率 約 200 mW 約 150 mW
    注: 1. 額定電流、線圈電阻為線圈溫度+23℃時的值,公差±10%。
    : 2. 動作特性為線圈溫度+23℃時的值。
    : 3. 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
  • 注:  除非另有規定,否則所有尺寸均采用毫米作為單位。

    G5CA-1A(4)
    G5CA-1A(4)-H
    G5CA-1A-E(-HA)

    G65C(E)-1:gaikei1
    端子配置/內部連接圖
    (BOTTOM VIEW)
    G65C(E)-1:gaikei3
     印刷基板加工尺寸
    (BOTTOM VIEW)
    尺寸公差為±0.1mm

    G65C(E)-1:gaikei2
