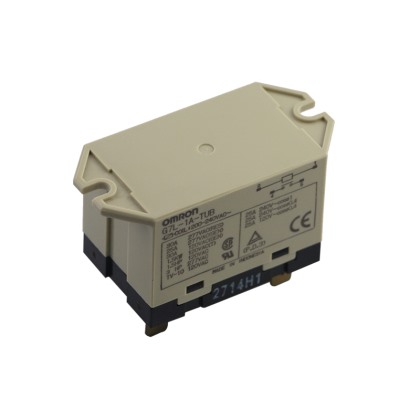

G7L 功率繼電器
高容量、高耐壓、抗瞬間電壓下降性能較強的功率繼電器
在額定電壓的50%以下即使發生瞬間電壓下降，也不會導致接點震顫。
用1個線圈可以覆蓋AC100V系列的AC100～120V 50/60Hz及AC200V系列的AC200～240V 50/60Hz，實現了寬范圍線圈。
高容量，且對感性負載威力強大。
所有的絕緣材料都采用符合UL94V-0的阻燃材料。
以接線片端子為首，有螺釘端子、印刷基板用端子等豐富的種類。還有表面連接插座。
標準產品已經通過UL、CSA、TUV認證、IEC950標準認證。
接點間隔為3mm的安全設計。
高容量、高耐壓、抗瞬間電壓下降性能較強的功率繼電器
在額定電壓的50%以下即使發生瞬間電壓下降，也不會導致接點震顫。
用1個線圈可以覆蓋AC100V系列的AC100～120V 50/60Hz及AC200V系列的AC200～240V 50/60Hz，實現了寬范圍線圈。
高容量，且對感性負載威力強大。
所有的絕緣材料都采用符合UL94V-0的阻燃材料。
以接線片端子為首，有螺釘端子、印刷基板用端子等豐富的種類。還有表面連接插座。
標準產品已經通過UL、CSA、TUV認證、IEC950標準認證。
接點間隔為3mm的安全設計。
- 上部托架安裝型
接線片端子型極數 型號 線圈額定電壓(V) 最小包裝單位 1極 G7L-1A-TUB AC: 12, 24, 100/120, 200/240 20 個/托盤 DC: 6, 12, 24, 48, 100 2極 G7L-2A-TUB AC: 12, 24, 50, 100/120, 200/240 DC: 6, 12, 24, 48, 100
- 操作線圈
項目 額定 電流
(mA)線圈電阻
(Ω)線圈電感（H） 動作電壓 復位電壓 最大容許電壓 功率消耗
(VA-W)額定電壓 鐵片放開時 鐵片動作時 相對于額定電壓的比例 AC12V 142 mA - - - 75% 以下 15% 以上 110% 約 1.7
~ 2.5AC24V 71 mA - - - AC50V 34 mA - - - AC100 ~ 120 V 7.0 ~
20.4 mA- - - 75 V 以下 18 V 以上 132 V AC200 ~ 240 V 8.5 ~
10.2 mA- - - 150 V 以下 36 V 以上 264 V AC6V 317 mA 18.9 Ω 0.09 0.21 75% 以下 15% 以上 110% 約 1.9 AC12V 158 mA 75Ω 0.37 0.88 AC24V 79 mA 303Ω 1.42 3.54 AC48 V 40 mA 1220Ω 6.1 15.3 AC100 V 19 mA 5260 21.3 60.0 注: 1. 額定電流、線圈電阻是指線圈溫度為+23℃時的值。公差為AC額定電流+15%、-20%、DC線圈電阻±15%。 （AC的額定電流為50/60Hz也相同。） 2. 線圈電感為參考值 3. 動作特性是指線圈溫度為+23C時的值。 4. 動作的生基打越擁維電器線陽操作電源的電壓客許復動范圍內的最大值，環境溫度為23oC.時的值。 5. 額定電壓的“～”(如100～ 120)是指額定電壓的范圍。 - ●上部托架安裝型
接線片端子型
G7L-1A-TUB
端子配置/內部接連圖
(TOP VIEW)
（無線圈極性）安裝孔加工尺寸
