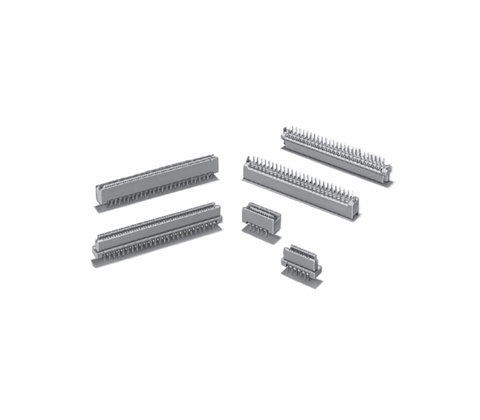

? XH3A系列 半間距連接器（基板對基板連接用（無耳））
高級搜索：
詳細內容
省去了螺釘安裝部的節省空間型。

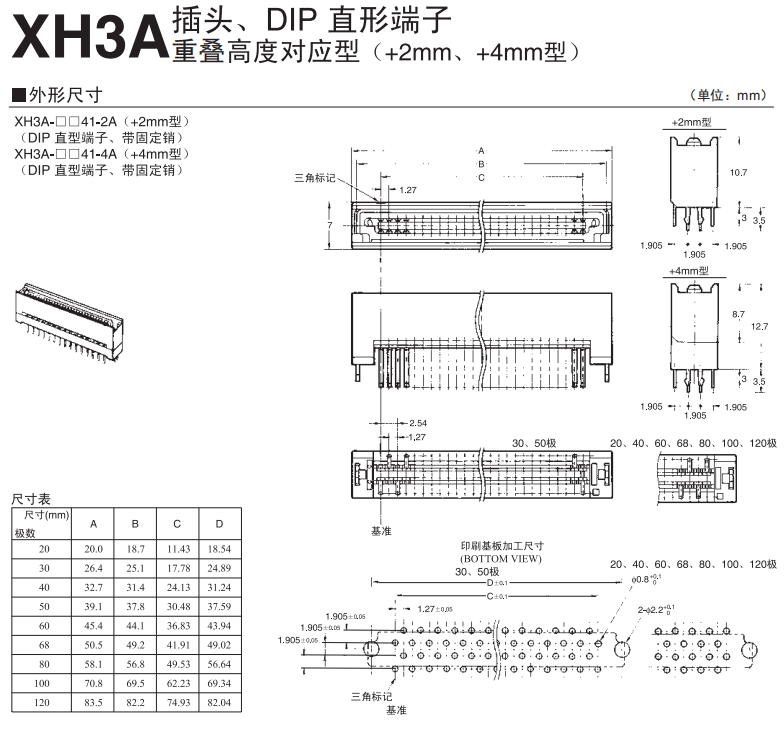

重疊高度12mm至20mm，可靈活對應各種情況
通過重疊連接，可以1mm間距對應12mm至20mm的基板高度的 半間距連接器。

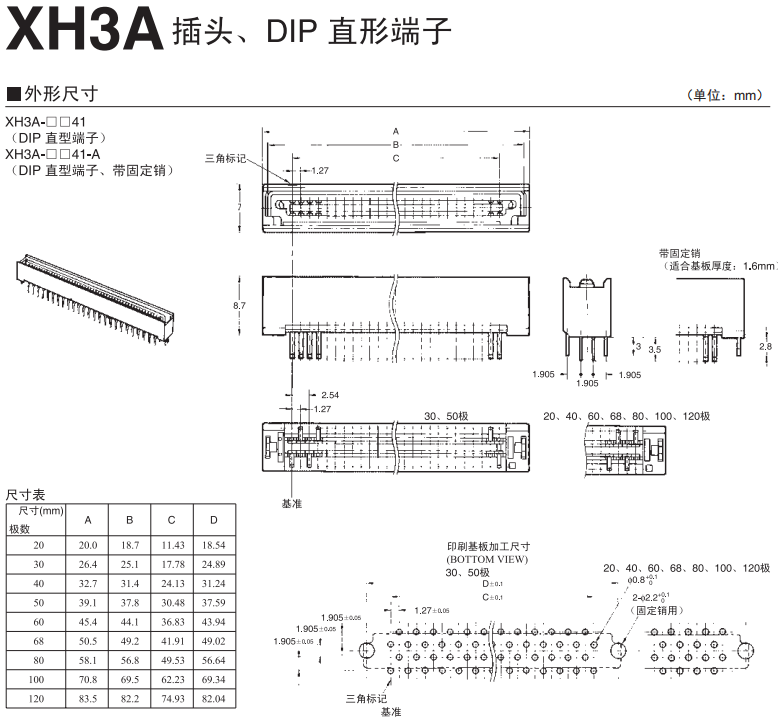

連接器間距為1.27mm的2列型，可高密度封裝。

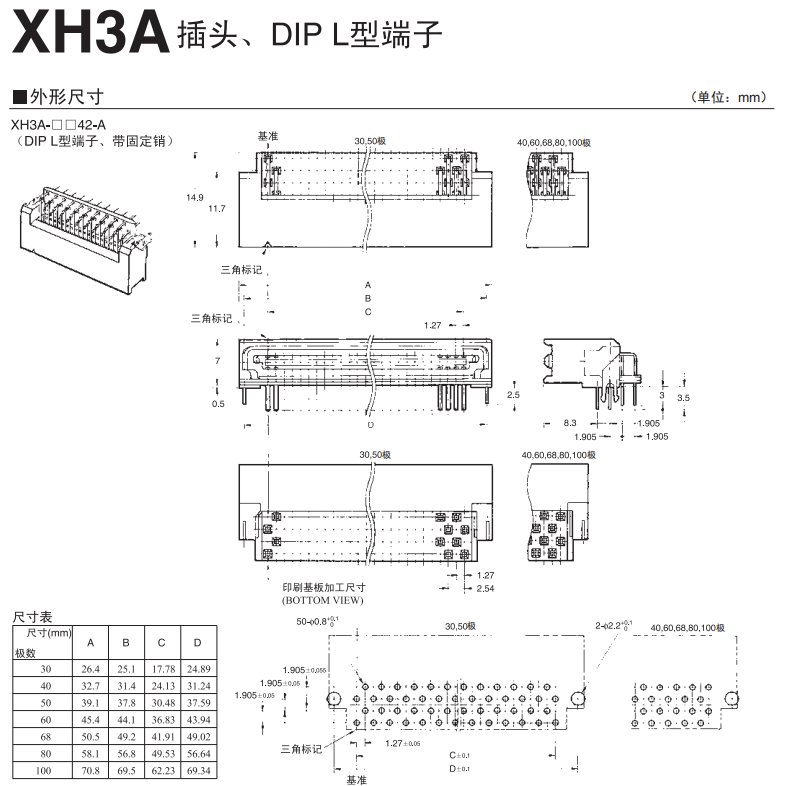

與基板的連接為4列交錯配置(1.27mm×1.905mm)。
標準配置全極固定銷，以防止焊接時浮起、倒下。

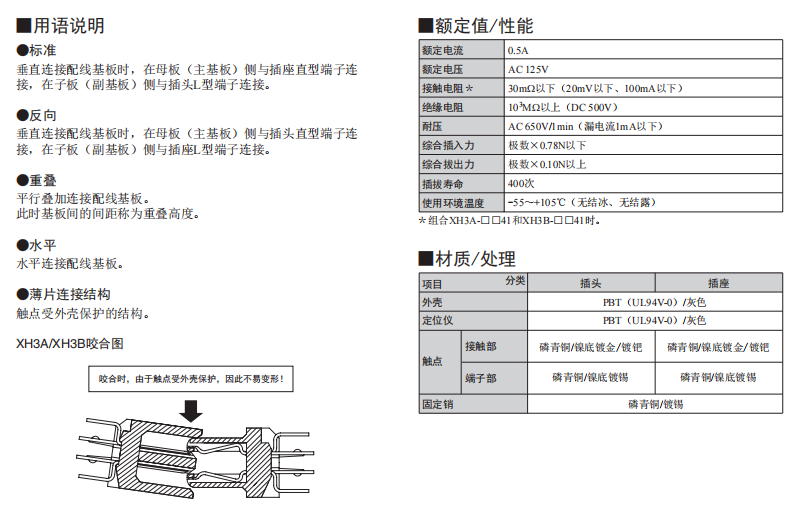

采用薄片連接結構，實現觸感確實的柔順插拔。
實現咬合長度3.1mm，余地更大。
對壓力部的精良設計可維持穩定的接觸力。通過采用鍍鈀金觸點，更進一步提高了接觸可靠性。
無法與XH2/XH4半間距連接器咬合。
有無認證規格，請參見“規格認證”。
重疊高度12mm至20mm，可靈活對應各種情況
通過重疊連接，可以1mm間距對應12mm至20mm的基板高度的 半間距連接器。
連接器間距為1.27mm的2列型，可高密度封裝。
與基板的連接為4列交錯配置(1.27mm×1.905mm)。
標準配置全極固定銷，以防止焊接時浮起、倒下。
采用薄片連接結構，實現觸感確實的柔順插拔。
實現咬合長度3.1mm，余地更大。
對壓力部的精良設計可維持穩定的接觸力。通過采用鍍鈀金觸點，更進一步提高了接觸可靠性。
無法與XH2/XH4半間距連接器咬合。
有無認證規格，請參見“規格認證”。
XH3半間距連接器
