半間距連接器SMT型 XH5-N系列

所屬類別：半間距連接器/板對電纜連接

產品規格：

高速連接器

半間距連接器SMT型 XH5-N系列

所屬類別：半間距連接器/板對電纜連接

產品規格：

高速連接器

詳細內容

XH5-N 半間距連接器SMT型(基板對基板、基板對電纜連接用)
對應表面封裝的1.27mm間距連接器
表面封裝型產品，可在基板背面封裝零件。
可借助定位軸在基板上準確封裝。
支持回流焊接。
可對應各種極數和基板連接方向(垂直、水平、堆疊)并且堆疊連接時的基板間高度可對應至8～18.5mm，
有助于提高設計自由度。
備有加強了基板保持強度的固定部通孔回流焊型構造(THR型)。
備有壓接用插座，可在現場自由加工線束。
同時也可標配線束。
UL規格認證品(文件No.E103202)*
* XH5M-N、XH5T-N、XH5H-N除外。

高速連接器

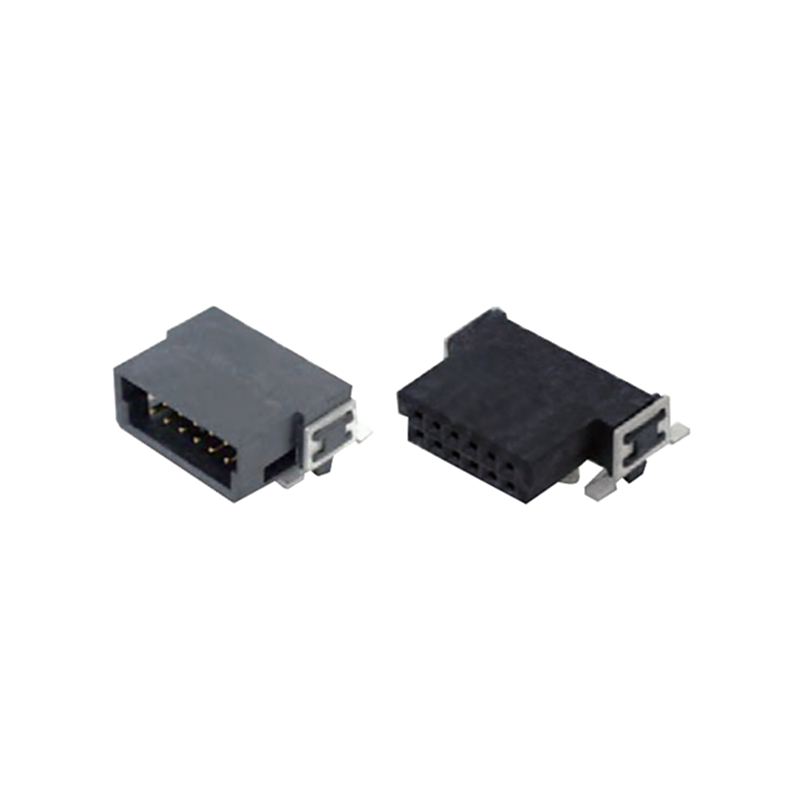

■XH5A-□□15-N

	極數	型號	卷盤包裝數量(個)
插頭 L型端子部／固定部 SMT型	12	XH5A-1215-N	560
	20	XH5A-2015-N
	26	XH5A-2615-N
	32	XH5A-3215-N
	40	XH5A-4015-N
	50	XH5A-5015-N
	68	XH5A-6815-N
	80	XH5A-8015-N

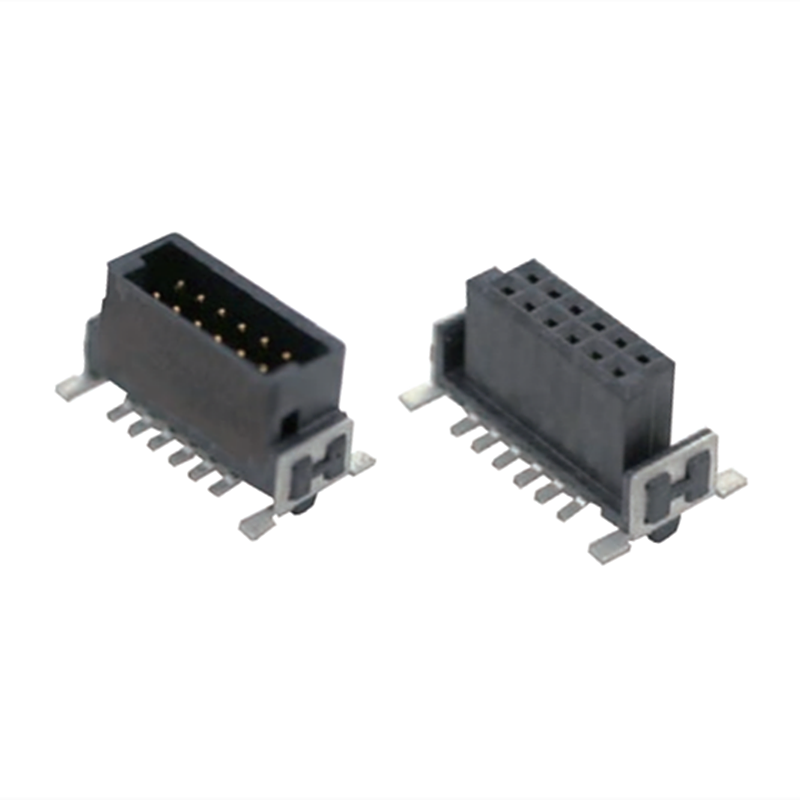

■XH5E-□□15-□N

極數	型號	高度	型號	卷盤包裝數量(個)
插頭直型端子部／固定部 SMT型	12	6.6	XH5E-1215-1N	280
		8.1	XH5E-1215-2N	280
		9.7	XH5E-1215-3N	250
	20	6.6	XH5E-2015-1N	280
		8.1	XH5E-2015-2N	280
		9.7	XH5E-2015-3N	250
	26	6.6	XH5E-2615-1N	280
		8.1	XH5E-2615-2N	280
		9.7	XH5E-2615-3N	250
	32	6.6	XH5E-3215-1N	280
		8.1	XH5E-3215-2N	280
		9.7	XH5E-3215-3N	250
	40	6.6	XH5E-4015-1N	280
		8.1	XH5E-4015-2N	280
		9.7	XH5E-4015-3N	250
	50	6.6	XH5E-5015-1N	280
		8.1	XH5E-5015-2N	280
		9.7	XH5E-5015-3N	250
	68	6.6	XH5E-6815-1N	280
		8.1	XH5E-6815-2N	280
		9.7	XH5E-6815-3N	250
	80	6.6	XH5E-8015-1N	280
		8.1	XH5E-8015-2N	280
		9.7	XH5E-8015-3N	250

■XH5A-□□16-N

	極數	型號	卷盤包裝數量(個)
插頭 L型端子部 SMT型、固定部 THR型	12	XH5A-1216-N	440
	20	XH5A-2016-N
	26	XH5A-2616-N
	32	XH5A-3216-N
	40	XH5A-4016-N
	50	XH5A-5016-N
	68	XH5A-6816-N
	80	XH5A-8016-N

■XH5E-□□16-□N

	極數	高度	型號	卷盤包裝數量(個)
插頭直型端子部 SMT型、固定部 THR型	12	6.6	XH5E-1216-1N	220
		8.1	XH5E-1216-2N
		9.7	XH5E-1216-3N
	20	6.6	XH5E-2016-1N
		8.1	XH5E-2016-2N
		9.7	XH5E-2016-3N
	26	6.6	XH5E-2616-1N
		8.1	XH5E-2616-2N
		9.7	XH5E-2616-3N
	32	6.6	XH5E-3216-1N
		8.1	XH5E-3216-2N
		9.7	XH5E-3216-3N
	40	6.6	XH5E-4016-1N
		8.1	XH5E-4016-2N
		9.7	XH5E-4016-3N
	50	6.6	XH5E-5016-1N
		8.1	XH5E-5016-2N
		9.7	XH5E-5016-3N
	68	6.6	XH5E-6816-1N
		8.1	XH5E-6816-2N
		9.7	XH5E-6816-3N
	80	6.6	XH5E-8016-1N
		8.1	XH5E-8016-2N
		9.7	XH5E-8016-3N

■XH5F-□□15-N

	極數	型號	卷盤包裝數量(個)
插座 L型端子部／固定部 SMT型	12	XH5F-1215-N	560
	20	XH5F-2015-N
	26	XH5F-2615-N
	32	XH5F-3215-N
	40	XH5F-4015-N
	50	XH5F-5015-N
	68	XH5F-6815-N
	80	XH5F-8015-N

■XH5B-□□15-□N

	極數	高度	型號	卷盤包裝數量(個)
插座直型端子部／固定部 SMT型	12	6.25	XH5B-1215-4N	280
		9.05	XH5B-1215-5N	280
		13.65	XH5B-1215-6N	170
	20	6.25	XH5B-2015-4N	280
		9.05	XH5B-2015-5N	280
		13.65	XH5B-2015-6N	170
	26	6.25	XH5B-2615-4N	280
		9.05	XH5B-2615-5N	280
		13.65	XH5B-2615-6N	170
	32	6.25	XH5B-3215-4N	280
		9.05	XH5B-3215-5N	280
		13.65	XH5B-3215-6N	170
	40	6.25	XH5B-4015-4N	280
		9.05	XH5B-4015-5N	280
		13.65	XH5B-4015-6N	170
	50	6.25	XH5B-5015-4N	280
		9.05	XH5B-5015-5N	280
		13.65	XH5B-5015-6N	170
	68	6.25	XH5B-6815-4N	280
		9.05	XH5B-6815-5N	280
		13.65	XH5B-6815-6N	170
	80	6.25	XH5B-8015-4N	280
		9.05	XH5B-8015-5N	280
		13.65	XH5B-8015-6N	170

■XH5B-□□16-□N

	極數	高度	型號	卷盤包裝數量(個)
插座直型端子部 SMT型、固定部 THR型	12	6.25	XH5B-1216-4N	220
		9.05	XH5B-1216-5N
		13.65	XH5B-1216-6N
	20	6.25	XH5B-2016-4N
		9.05	XH5B-2016-5N
		13.65	XH5B-2016-6N
	26	6.25	XH5B-2616-4N
		9.05	XH5B-2616-5N
		13.65	XH5B-2616-6N
	32	6.25	XH5B-3216-4N
		9.05	XH5B-3216-5N
		13.65	XH5B-3216-6N
	40	6.25	XH5B-4016-4N
		9.05	XH5B-4016-5N
		13.65	XH5B-4016-6N
	50	6.25	XH5B-5016-4N
		9.05	XH5B-5016-5N
		13.65	XH5B-5016-6N
	68	6.25	XH5B-6816-4N
		9.05	XH5B-6816-5N
		13.65	XH5B-6816-6N
	80	6.25	XH5B-8016-4N
		9.05	XH5B-8016-5N
		13.65	XH5B-8016-6N

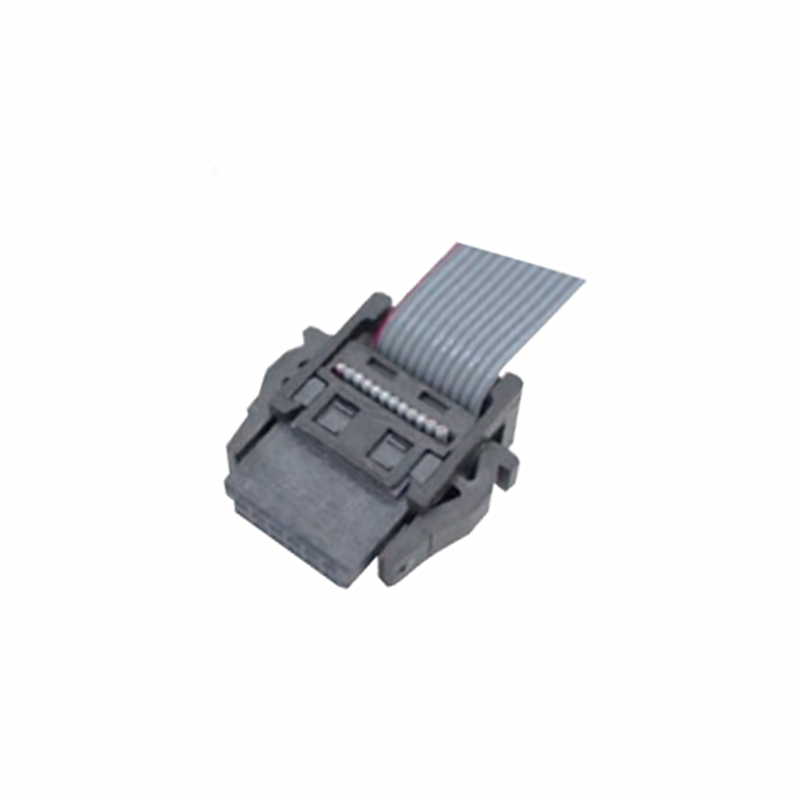

■XH5M-□□10-N

	極數	型號	型號最小包裝單位(個)
插座壓接型	12	XH5M-1210-N	100
	20	XH5M-2010-N	105
	26	XH5M-2610-N	120
	32	XH5M-3210-N	100
	40	XH5M-4010-N	100
	50	XH5M-5010-N	75
	68	XH5M-6810-N	50
	80	XH5M-8010-N	50

■XH5T-□□04-N

	極數	型號	最小包裝單位(個)
應力釋放器	12	XH5T-1204-N	100
	20	XH5T-2004-N
	26	XH5T-2604-N
	32	XH5T-3204-N
	40	XH5T-4004-N
	50	XH5T-5004-N	75
	68	XH5T-6804-N	75
	80	XH5T-8004-N	50

■XH5H-□□10-□□N

	極數	電纜長度L (mm)	型號	最小包裝單位(個)
兩端帶連接器電纜 (插座/插座)	12	100	XH5H-1210-10N	10
		200	XH5H-1210-20N
		300	XH5H-1210-30N
		500	XH5H-1210-50N
		700	XH5H-1210-70N
		1000	XH5H-1210-1MN
	20	100	XH5H-2010-10N
		200	XH5H-2010-20N
		300	XH5H-2010-30N
		500	XH5H-2010-50N
		700	XH5H-2010-70N
		1000	XH5H-2010-1MN
	26	100	XH5H-2610-10N
		200	XH5H-2610-20N
		300	XH5H-2610-30N
		500	XH5H-2610-50N
		700	XH5H-2610-70N
		1000	XH5H-2610-1MN
	32	100	XH5H-3210-10N
		200	XH5H-3210-20N
		300	XH5H-3210-30N
		500	XH5H-3210-50N
		700	XH5H-3210-70N
		1000	XH5H-3210-1MN
	40	100	XH5H-4010-10N
		200	XH5H-4010-20N
		300	XH5H-4010-30N
		500	XH5H-4010-50N
		700	XH5H-4010-70N
		1000	XH5H-4010-1MN
	50	100	XH5H-5010-10N
		200	XH5H-5010-20N
		300	XH5H-5010-30N
		500	XH5H-5010-50N
		700	XH5H-5010-70N
		1000	XH5H-5010-1MN
	68	100	XH5H-6810-10N
		200	XH5H-6810-20N
		300	XH5H-6810-30N
		500	XH5H-6810-50N
		700	XH5H-6810-70N
		1000	XH5H-6810-1MN
	80	100	XH5H-8010-10N
		200	XH5H-8010-20N
		300	XH5H-8010-30N
		500	XH5H-8010-50N
		700	XH5H-8010-70N
		1000	XH5H-8010-1MN

額定電流	1A
額定電壓	AC100V
接觸電阻	25mΩ以下(DC20mV、100mA以下時)
絕緣電阻	1000MΩ以上(DC100V時)
耐電壓	AC500V 1min.
插拔壽命	500次
使用溫度范圍	-55～＋105℃(低溫時不結冰)*1

*1.僅XH5H-N－20～+105℃

(單位: mm)

XH5A-□□15-N
插頭 L型
端子部／固定部 SMT型

XH5E-□□15-□N:外形尺寸

印刷電路板加工尺寸
XH5A-□□15-N：印刷電路板加工尺寸

圖案間距公差

注.	基板整體的圖案間距公差為±0.03。請勿堆積。
* φ1.55±0.05為定位孔，請?jiān)谶@一部分設計金屬掩模，以防焊料附著。

尺寸表

型號	極數	A	B	C	D	E
XH5A-1215-N	12	6.35	10.77	12.70	9.57	8.57
XH5A-2015-N	20	11.43	15.85	17.78	14.65	13.65
XH5A-2615-N	26	15.24	19.66	21.59	18.46	17.46
XH5A-3215-N	32	19.05	23.47	25.40	22.27	21.27
XH5A-4015-N	40	24.13	28.55	30.48	27.35	26.35
XH5A-5015-N	50	30.48	34.90	36.83	33.70	32.70
XH5A-6815-N	68	41.91	46.33	48.26	45.13	44.13
XH5A-8015-N	80	49.53	53.95	55.88	52.75	51.75

XH5E-□□15-□N
插頭直型
端子部／固定部 SMT型

XH5E-□□15-□N:外形尺寸

印刷電路板加工尺寸
XH5E-□□15-□N:印刷電路板加工尺寸

圖案間距公差

注.	基板整體的圖案間距公差為±0.03。請勿堆積。
* φ1.55±0.05為定位孔，請?jiān)谶@一部分設計金屬掩模，以防焊料附著。

尺寸表

型號	極數	A	B	C	D	E	F	G	H	I
XH5E-1215-□N	12	6.35	10.77	12.70	9.57	8.57	10.37	2.96	1: 6.6 2: 8.1 3: 9.7	1: 7.6 2: 9.1 3: 10.7
XH5E-2015-□N	20	11.43	15.85	17.78	14.65	13.65	15.45	5.50
XH5E-2615-□N	26	15.24	19.66	21.59	18.46	17.46	19.26	7.40
XH5E-3215-□N	32	19.05	23.47	25.40	22.27	21.27	23.07	9.31
XH5E-4015-□N	40	24.13	28.55	30.48	27.35	26.35	28.15	11.85
XH5E-5015-□N	50	30.48	34.90	36.83	33.70	32.70	34.50	15.02
XH5E-6815-□N	68	41.91	46.33	48.26	45.13	44.13	45.93	20.74
XH5E-8015-□N	80	49.53	53.95	55.88	52.75	51.75	53.55	24.55

注：	□內為數字1～3(連接器高度的種類)。

XH5A-□□16-N
插頭 L型
端子部 SMT型、
固定部 THR型

XH5A-□□16-N:尺寸

印刷電路板加工尺寸
XH5A-□□16-N:印刷電路板加工尺寸

圖案間距公差

注.	基板整體的圖案間距公差為±0.03。請勿堆積。
* φ1.55±0.05為定位孔，請?jiān)谶@一部分設計金屬掩模，以防焊料附著。

尺寸表

型號	極數	A	B	C	D	E	F
XH5A-1216-N	12	6.35	10.77	11.87	9.57	8.57	12.70
XH5A-2016-N	20	11.43	15.85	16.95	14.65	13.65	17.78
XH5A-2616-N	26	15.24	19.66	20.76	18.46	17.46	21.59
XH5A-3216-N	32	19.05	23.47	24.57	22.27	21.27	25.40
XH5A-4016-N	40	24.13	28.55	29.65	27.35	26.35	30.48
XH5A-5016-N	50	30.48	34.90	36.00	33.70	32.70	36.83
XH5A-6816-N	68	41.91	46.33	47.43	45.13	44.13	48.26
XH5A-8016-N	80	49.53	53.95	55.05	52.75	51.75	55.88

XH5E-□□16-□N
插頭直型
端子部 SMT型、
固定部 THR型

XH5E-□□16-□N:外形尺寸

印刷電路板加工尺寸
XH5E-□□16-□N:印刷電路板加工尺寸

圖案間距公差

注.	基板整體的圖案間距公差為±0.03。請勿堆積。
* φ1.55±0.05為定位孔，請?jiān)谶@一部分設計金屬掩模，以防焊料附著。

尺寸表

型號	極數	A	B	C	D	E	F	G	H	I	J
XH5E-1216-□N	12	6.35	10.77	12.70	9.57	8.57	10.37	2.96	11.87	1: 6.6 2: 8.1 3: 9.7	1: 7.6 2: 9.1 3: 10.7
XH5E-2016-□N	20	11.43	15.85	17.78	14.65	13.65	15.45	5.50	16.95
XH5E-2616-□N	26	15.24	19.66	21.59	18.46	17.46	19.26	7.40	20.76
XH5E-3216-□N	32	19.05	23.47	25.40	22.27	21.27	23.07	9.31	24.57
XH5E-4016-□N	40	24.13	28.55	30.48	27.35	26.35	28.15	11.85	29.65
XH5E-5016-□N	50	30.48	34.90	36.83	33.70	32.70	34.50	15.02	36.00
XH5E-6816-□N	68	41.91	46.33	48.26	45.13	44.13	45.93	20.74	47.43
XH5E-8016-□N	80	49.53	53.95	55.88	52.75	51.75	53.55	24.55	55.05

注：	□內為數字1～3(連接器高度的種類)。

XH5F-□□15-N
插座 L型
端子部／固定部 SMT型

XH5F-□□15-N:外形尺寸

印刷電路板加工尺寸
XH5F-□□15-N:印刷電路板加工尺寸

圖案間距公差

注.	基板整體的圖案間距公差為±0.03。請勿堆積。
* φ1.55±0.05 為定位孔，請?jiān)谶@一部分設計金屬掩模，以防焊料附著。

尺寸表

型號	極數	A	B	C	D	E
XH5F-1215-N	12	6.35	10.77	12.70	9.37	8.37
XH5F-2015-N	20	11.43	15.85	17.78	14.45	13.45
XH5F-2615-N	26	15.24	19.66	21.59	18.26	17.26
XH5F-3215-N	32	19.05	23.47	25.40	22.07	21.07
XH5F-4015-N	40	24.13	28.55	30.48	27.15	26.15
XH5F-5015-N	50	30.48	34.90	36.83	33.50	32.50
XH5F-6815-N	68	41.91	46.33	48.26	44.93	43.93
XH5F-8015-N	80	49.53	53.95	55.88	52.55	51.55

XH5B-□□15-□N
插座直型
端子部／固定部 SMT型

XH5B-□□15-□N:尺寸

印刷電路板加工尺寸
XH5B-□□15-□N:印刷電路板加工尺寸

圖案間距公差

注.	基板整體的圖案間距公差為±0.03。請勿堆積。
* φ1.55±0.05 為定位孔，請?jiān)谶@一部分設計金屬掩模，以防焊料附著。

尺寸表

型號	極數	A	B	C	D	E	F	G	H
XH5B-1215-□N	12	6.35	10.77	12.70	9.37	8.37	2.46	4: 6.25 5: 9.05 6: 13.65	4: 7.1 5: 9.9 6: 14.5
XH5B-2015-□N	20	11.43	15.85	17.78	14.45	13.45	5.00
XH5B-2615-□N	26	15.24	19.66	21.59	18.26	17.26	7.54
XH5B-3215-□N	32	19.05	23.47	25.40	22.07	21.07	8.81
XH5B-4015-□N	40	24.13	28.55	30.48	27.15	26.15	11.35
XH5B-5015-□N	50	30.48	34.90	36.83	33.50	32.50	15.16
XH5B-6815-□N	68	41.91	46.33	48.26	44.93	43.93	20.24
XH5B-8015-□N	80	49.53	53.95	55.88	52.55	51.55	24.05

注：	□內為數字4～6(連接器高度的種類)。

XH5B-□□16-□N
插座直型
端子部 SMT型、
固定部 THR型

XH5B-□□16-□N:尺寸

印刷電路板加工尺寸
XH5B-□□16-□N:印刷電路板加工尺寸

圖案間距公差

注.	基板整體的圖案間距公差為±0.03。請勿堆積。
* φ1.55±0.05 為定位孔，請?jiān)谶@一部分設計金屬掩模，以防焊料附著。

尺寸表

型號	極數	A	B	C	D	E	F	G	H	I
XH5B-1216-□N	12	6.35	10.77	12.70	9.37	8.37	11.87	2.46	4: 6.25 5: 9.05 6: 13.65	4: 7.1 5: 9.9 6: 14.5
XH5B-2016-□N	20	11.43	15.85	17.78	14.45	13.45	16.95	5.00
XH5B-2616-□N	26	15.24	19.66	21.59	18.26	17.26	20.76	7.54
XH5B-3216-□N	32	19.05	23.47	25.40	22.07	21.07	24.57	8.81
XH5B-4016-□N	40	24.13	28.55	30.48	27.15	26.15	29.65	11.35
XH5B-5016-□N	50	30.48	34.90	36.83	33.50	32.50	36.00	15.16
XH5B-6816-□N	68	41.91	46.33	48.26	44.93	43.93	47.43	20.24
XH5B-8016-□N	80	49.53	53.95	55.88	52.55	51.55	55.05	24.05

注：	□內為數字4～6(連接器高度的種類)。

XH5M-□□10-N
插座壓接型

XH5M-□□10-N:尺寸

尺寸表

型號	極數	A	B	C	D
XH5M-1210-N	12	6.35	15.40	9.37	8.37
XH5M-2010-N	20	11.43	20.48	14.45	13.45
XH5M-2610-N	26	15.24	24.29	18.26	17.26
XH5M-3210-N	32	19.05	28.10	22.07	21.07
XH5M-4010-N	40	24.13	33.18	27.15	26.15
XH5M-5010-N	50	30.48	39.53	33.50	32.50
XH5M-6810-N	68	41.91	50.96	44.93	43.93
XH5M-8010-N	80	49.53	58.58	52.55	51.55

XH5T-□□04-N
應力釋放器

XH5T-□□04-N:尺寸

尺寸表

型號	極數	A
XH5T-1204-N	12	11.12
XH5T-2004-N	20	16.20
XH5T-2604-N	26	20.01
XH5T-3204-N	32	23.82
XH5T-4004-N	40	28.90
XH5T-5004-N	50	35.25
XH5T-6804-N	68	46.68
XH5T-8004-N	80	54.30

XH5H-□□10-□□N
兩端帶連接器電纜
(插座/插座)

XH5H-□□10-□□N:尺寸

尺寸表

型號	極數	電纜長度L(mm)
XH5H-1210-10N	12	100
XH5H-1210-20N		200
XH5H-1210-30N		300
XH5H-1210-50N		500
XH5H-1210-70N		700
XH5H-1210-1MN		1000
XH5H-2010-10N	20	100
XH5H-2010-20N		200
XH5H-2010-30N		300
XH5H-2010-50N		500
XH5H-2010-70N		700
XH5H-2010-1MN		1000
XH5H-2610-10N	26	100
XH5H-2610-20N		200
XH5H-2610-30N		300
XH5H-2610-50N		500
XH5H-2610-70N		700
XH5H-2610-1MN		1000
XH5H-3210-10N	32	100
XH5H-3210-20N		200
XH5H-3210-30N		300
XH5H-3210-50N		500
XH5H-3210-70N		700
XH5H-3210-1MN		1000
XH5H-4010-10N	40	100
XH5H-4010-20N		200
XH5H-4010-30N		300
XH5H-4010-50N		500
XH5H-4010-70N		700
XH5H-4010-1MN		1000
XH5H-5010-10N	50	100
XH5H-5010-20N		200
XH5H-5010-30N		300
XH5H-5010-50N		500
XH5H-5010-70N		700
XH5H-5010-1MN		1000
XH5H-6810-10N	68	100
XH5H-6810-20N		200
XH5H-6810-30N		300
XH5H-6810-50N		500
XH5H-6810-70N		700
XH5H-6810-1MN		1000
XH5H-8010-10N	80	100
XH5H-8010-20N		200
XH5H-8010-30N		300
XH5H-8010-50N		500
XH5H-8010-70N		700
XH5H-8010-1MN		1000

韩日欧美一区二区三区,91精品国产91久久久久水蜜桃,欧美亚洲在线一区二区三区,一区二区精品亚洲欧美日韩

半間距連接器SMT型 XH5-N系列

半間距連接器SMT型 XH5-N系列

相關產品
