新品歐姆龍：微型光電傳感器（反射型）詳細介紹，通過內置透鏡實現了3mm焦距，小型表面安裝型反射型傳感器。

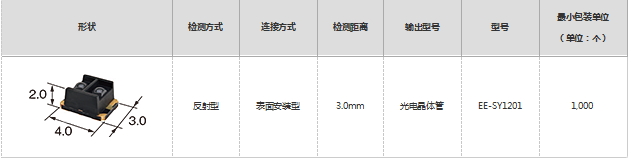

EE-SY1201 微型光電傳感器（反射型）如圖所示：

參數說明：

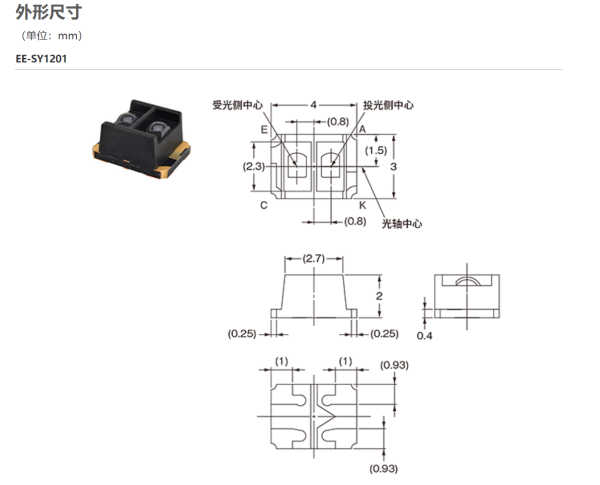

外形尺寸：

1、使用注意事項：

請勿在超過額定值的周?chē)h(huán)境中使用。

本產品為表面安裝品。請遵守安裝注意事項、保存方法、烘烤條件。

廢棄本產品時請作為工業廢棄物處理。

2、實際安裝時注意：

回流焊接：溫度曲線
在低于下圖溫度曲線的溫度及時間內，可進行1次。

焊錫量
焊錫若潤濕到封裝與基板之間的端子配線圖形部分，產品就會降低信賴性，因此請?zhí)接懖⑾拗坪稿a量，使焊錫的潤濕范圍至產品端子側面部分為止。

3、其他注意事項

若焊接時使用紅外燈加熱，可能導致樹脂部的局部溫度上升。

此外，請勿將樹脂部浸泡到焊錫中焊接。

即便在溫度曲線范圍內，若由于線路板的翹曲、彎曲等造成應力，可能導致封裝內部的金線斷裂，用于貴公司回流裝置時，請充分確認工序條件后再使用。
請勿使用超聲波清洗。

4、保存方法

保存條件
請?jiān)谝韵聴l件下保存。
保存溫度：5～30℃
保存濕度：70%RH以下

5、開封后的處理

開封后，請?jiān)跍囟?/span>5～25℃、濕度60%RH以下的條件下，于2天內進行安裝。

若開封后需要長期保存，請使用干燥箱，或使用市售的密封材料等連同干燥劑再次密封于防潮包裝內，在溫度5～30℃，濕度70%RH以下的環境下保存，并于2周內進行安裝。

6、清洗
浸泡清洗
溶劑溫度：45℃以下
浸泡時間：3分鐘以下
請勿使用超聲波清洗。
溶劑請僅限于使用下述種類。
乙醇、甲醇、異丙醇
