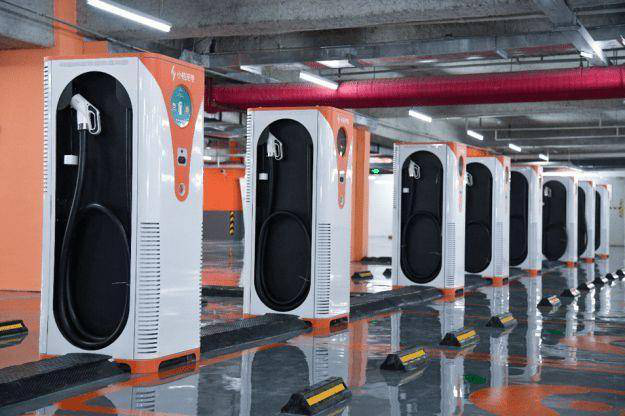

直流充電樁是新能源汽車直流充電樁的簡稱，一般其也被叫做“快充”。其一般與交流電網連接，可作為非車載電動汽車的動力補充，是一種直流工作電源的電源控制裝置，可以提供充足的電量，輸出電壓和電流可以連續調節，可有效實現快速充電的要求。常見的直流充電樁有一體式、分體式、架空式，輸出功率從30kW到180kW的功率輸出不等。 輸出方式有單槍輸出、雙槍輪充輸出、雙槍功率分配輸出等。
我們來介紹一下繼電器在直流充電樁里的常見的功能應用，在AC安全斷開、DC放電回路、連接檢測、接地故障檢測、信號連接、DC安全切斷這六個部分是常見的功能應用。直流充電樁上運用了很多款繼電器，下面就以在DC安全切斷上被用到的G9KA系列繼電器來說。G9KA低接觸電阻(0.2ｍΩ)降低發熱損耗，支持高容量應用，可以實現低接觸電阻0.2mΩ，有效抑制了作為小型化、高容量化重大課題的發熱。此外，與同等電流容量的接觸器相比，高度采用只有其1/3左右的緊湊型尺寸，有助于實現設備的小型化、省空間化。相對于其他系列，G9A在充電樁行業其主要特點有；
1. 實現DC600V/50A大容量、雙向開閉
2. 超低的接觸電阻，0.2mΩ ，減少繼電器的發熱等。
3,。實現高耐沖擊電壓(線圈和接點之間)10kV
4.最大觸點開關電流可達300A
