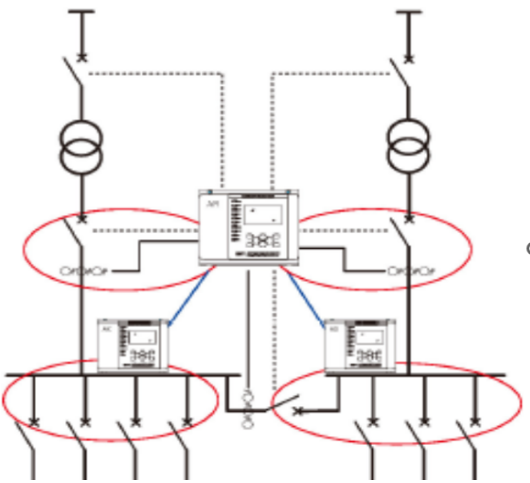

弧光保護裝置作為中低壓母線及開關柜開關室、電纜室的主保護，可以全面保護母線及開關，做到整個系統無保護死區，同時實現饋線中置柜的電纜室、開關室、母線室等不同位置發生弧光故障時的選擇性跳閘，避免停電范圍的擴大化，縮小停電范圍，避免不必要的設備損毀和人身安全事故。
中、低壓母線發生短路故障時，所產生的電弧光對設備及人員會造成極大的傷害。但是目前在國內中低壓母線系統中一般不配置專用的快速母線保護，而是依賴上一級變壓器的后備保護切除母線短路故障，這樣導致了故障切除時間的延長，加大了設備的損傷程度，破壞嚴重時可能造成事故進一步擴大，威脅到系統的穩定運行，該問題已引起業內專業人士的高度重視。數字式弧光保護裝置采用弧光檢測和過電流檢測雙判據原理，保護動作速度快、可靠性高，是數字式弧光保護系統組成部分。綜合弧光保護和高速通信網絡技術，吸收弧光保護、失靈保護、電流保護的特點，是一種基于選擇性的快速保護裝置系統。

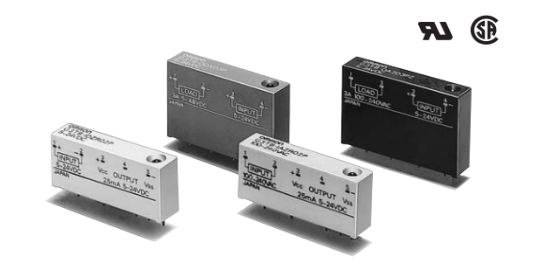

電弧光保護系統跳閘回路采用了多路快速繼電器及常規繼電器控制，可供用戶選擇。繼電器出口跳閘時間小于8ms，快于傳統的母線保護，對開關柜的內部弧光故障總切除時間可以控制在100ms以內。而歐姆龍繼電器G3M系列具有5A開閉型，纖細的形狀，對應印刷板的高密度封裝，動作時間復位時間分別為1ms以下和敷在電源的1/2周期+1ms以下。還獲得UL和CSA認證。如有需求請聯系歐姆龍鼎悅銷售，詳情請致電！
